小型單錐真空干燥機(100L單錐干燥機)

所屬分類:實驗室&中試設備

產品概述:小型單錐真空干燥機適用于干燥不耐高溫物料,易氧化物料,需要回收揮發性物質,具有強烈刺激性及有毒性的物料。隨著技術的進步,真空操作與螺帶干燥機結合在一起。該干燥機總?cè)軇┗厥展に嚨牡蜏夭僮餍院徒?jīng)濟性有利于提高干燥效率。

在線聯系
  無錫雙瑞借鑒德國技術而研發的低溫真空單錐干燥機,廣泛應用于農藥行業含有機溶劑物料的干燥機。隨著對其優點的不斷認知,不斷完善工藝流程,從而適用干燥濕粉、濾餅、糊劑和料漿等材料的要求,尤其適合比重大、粘稠和敏感度高或者含有有毒或爆炸性溶劑的產品。
  真空單錐干燥機由加熱錐體設有加熱夾套,熱源為熱水、導熱油或低壓蒸汽,從而使錐體內壁保持一定的的溫度。變頻調速電機經平行斜齒輪減速機,驅動單螺帶攪拌器旋轉,帶動物料沿錐型筒旋轉并自下而上提升,物料到達^高點后由重力和慣性作用,自動流向旋渦中心回到錐型筒體底部,整個過程使物料在錐型筒體內強制加熱,相對對流、摻混,熱量在物料中相互擴散,使物料作全方位的不規則往復運動,完成物料同單螺帶和筒壁表面進行高頻率傳熱交換,在短時間內達到加熱干燥的效果。從而使物料內部水份不斷蒸發,在真空泵的作用下,水蒸汽由真空泵引出,如須回收液體可加冷凝器、回收液儲罐回收。干燥完成后,打開下部的出料閥出料。


小型單錐真空干燥機 設備結構特點和功能

  (1) 設備采用夾套和螺帶內部加熱,使設備整體加熱面積增大約40%。
  (2) 設備所采用的單螺帶攪拌器為本公司研發的新型設備,可實現自下而上循環攪拌的效果,能得到高效的強制傳熱性能。物料裝填率在40%~100%情況下,可得到100%的加熱利用。適合細膩物料的混合、干燥。
  (3) 全密封系統、無異物污染、潔凈度高,特別適用藥品中間體及原料藥等混合、干燥,也可適用無菌原料藥的混合和干燥。
  (4) 單螺帶攪拌器與容器壁之間間隙小,可有效防止物料粘結在器壁表面。
  (5) 采用小角度的錐型筒體結構,使卸料速度快、干凈、不積料。
  (6) 配置了濾袋氮?dú)馇寤已b置
  在物料烘干過程中因物料干燥而揚起的粉塵吸附在真空捕集器上,堵塞了真空通道,氣體通道的不暢通直接導致烘干時間的延長。物料在烘干過程中的溫度越低、烘干時間越短,物料質量受到的影響就越小。針對上述原因,我公司開發的單錐干燥機在真空捕集器上加裝了氮?dú)夥创登寤已b置,能夠在物料烘干過程中保持真空通道的暢通,從而保證烘干時間和烘干質量。
  (7) 底部放料閥為抽板閥,密封可靠,有利于真空干燥。
  (8) 設備結構緊湊,運轉平稱,密封良好,無潤滑泄漏,操作簡便,使用壽命長。

小型單錐真空干燥機 工藝流程圖



小型單錐真空干燥機 主要結構

  本機由電機、減速機、機架、機械密封、金屬燒結網過濾器、空心雙螺帶攪拌器、帶夾套加熱的錐型筒體和卸料閥等部件組成。
  (1) 傳動和密封部分:由電動機、減速機、機架和機械密封組成。
  ① 電動機:采用變頻調速電機,運轉過程中可根據需要調整轉速。
  ② 減速機:FAF系列斜齒輪減速機,運行平穩可靠、噪音低,使用壽命長。
  ③ 機架:自行設計,制造精度高。內設二副滾子軸承,可調整攪拌器高度和徑向擺動。
  ④ 機械密封:單端面衛生型帶接料沖洗腔,密封性好。
  (2) 攪拌器:空心攪拌軸用支撐桿分別與空心螺帶連接,與空心螺帶連接的上下端用空心支撐桿形成可通過熱媒的回路。為了保證物料不粘結于筒壁,螺帶與筒壁的間隙很小。
  (3) 罐體:該部分由上封頭、圓錐筒體、真空過濾器、出料閥等組成。
  ① 上封頭:承載傳動部分及攪拌器;內表面接管口均圓弧過渡。所有與物料接觸的材質均為316L。工藝管口如下:DN400衛生型人孔、壓力表、防爆視燈、視鏡口、進料口、清洗口、真空口等。
  ② 帶加熱夾套的下錐體:內表面光滑、無死角,可以使物料得到充分干燥。出料時借助攪拌器的旋轉,使出料迅速、干凈。
  ③ 過濾器:采用金屬燒結網,過濾精度高,過濾面積大。并且在真空出口設置排氣口,在排氣時對過濾器進行壓縮空氣反吹再生。
  ④ 出料閥:采用抽板閥,其出料速度快,操作方便,出料無殘留無死角。

小型單錐真空干燥機 設備技術參數

  (1) 主機容積:100L;裝料容積:約60L~70L;
  (2) 裝料系數:≤70%公積容積(物料比重按0.4~0.45計算);
  (3) 罐內工作壓力:-0.09Mpa~-0.1 Mpa;
  (4) 夾層工作壓力:0.25Mpa~0.3Mpa;
  (5) 電機功率:2.2kW(電機為變頻調速)。
  (6) 主機轉速:10~30rpm。(根據產品特性螺旋攪拌速度可以變頻調節)
  (7) 夾套加熱方式:熱水加熱,夾套溫度:≤60℃。
  (8) 內筒體:采用316L不銹鋼制作,內壁拋光處理。
  (9) 攪拌軸采用不銹鋼316L厚壁管,支撐桿采用Φ25mm不銹鋼316L厚壁管制作。螺帶葉片采用不銹鋼板8mm不銹鋼316L制作。內部管道可通導熱油或低壓蒸汽加熱后均勻傳熱到軸及葉片表面,大大增加了傳熱面積。
  (10) 主機進口采用快開壓蓋,既簡單、方便,又能保證良好的真空密封效果。主機進料口采用球閥方式,進料口為DN100卡箍快接式,帶閥門,放空閥門安置在頂蓋位置,采用球閥進行放空。出料口采用抽板閥,其出料速度快,操作方便,出料無殘留。
  (11) 主機的密封采用單端面機械密封、能夠保證主機有較高的真空度,提高了干燥的速度。
  (12) 主機采用SLFA系列斜齒輪減速機,運行平穩可靠、噪音低,使用壽命長。
  (13) 錐體上設有現場測溫表,可隨時觀察與調控溫度。
  (14) 筒體內抽真空:-0.09Mpa以上。
  (15) 設備物料接觸處采用316L,外壁采用304不銹鋼材質。
  (16) 電源為380V,三相五線,50Hz。

視頻集錦

    暫無視頻集錦...
圖片集錦

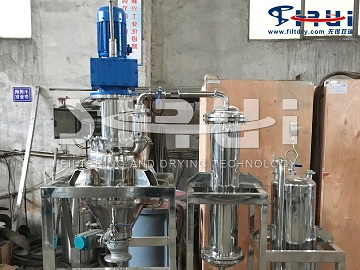

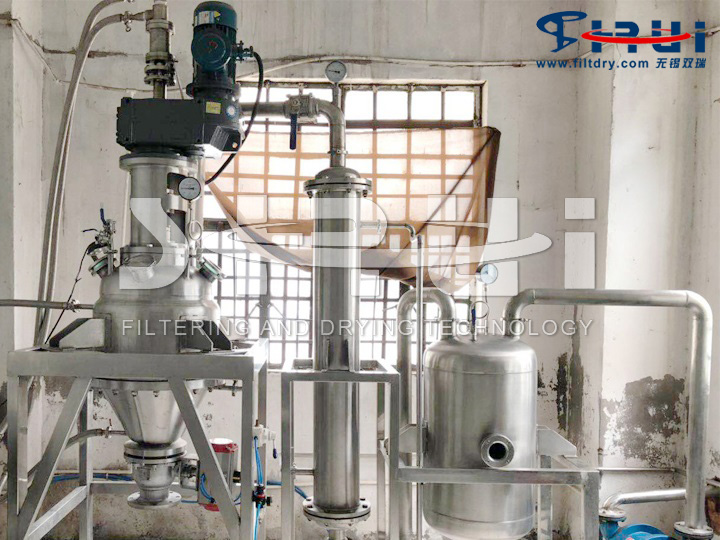

小型單錐真空干燥機(100L單錐干燥機)
小型單錐真空干燥機(100L單錐干燥機)
小型單錐真空干燥機(100L單錐干燥機)
小型單錐真空干燥機(100L單錐干燥機)
小型單錐真空干燥機(50L單錐干燥機)
小型單錐真空干燥機(50L單錐干燥機)

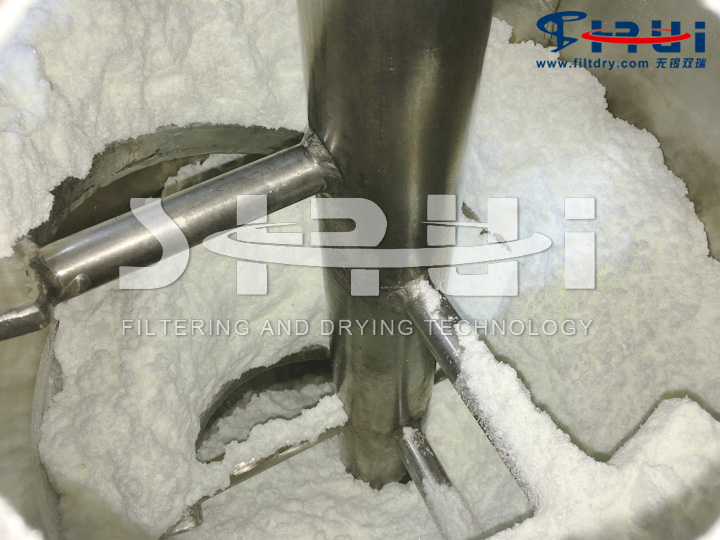

小型單錐真空干燥機 干燥照片
