在二十世紀六七十年代，過濾洗滌干燥三合一設備在市場需求下漸漸發展起來，平底形式的過濾洗滌干燥三合一為zui初一代典型產品，能夠達到密閉過濾環境、集合多種工藝過程等目的。但是平底三合一設備的本身設計特性決定了一些不可避免的短處：
  (1) 過濾面積小
   整個底面積為過濾面積，增加過濾面積的同時必須增加設備直徑，設備占地面積大；
  (2) 出料不徹底
   底面過濾層與出料口位于同一水平，通過內部簡易攪拌刮料可推出一部分物料，但是沒有出料位差、攪拌與底面的安全間隙也造成殘留，物料無法自行排出，人工干預出料將一定程度影響物料純度，生產環境的把控度也隨之降低；
  (3) 換熱效果不理想
   換熱效果又可以從兩個方面進行剖析，換熱面積及物料翻動；平底型過濾洗滌干燥三合一匹配攪拌形式比較單一，外部夾套的熱源為主要換熱面積；攪拌翻動物料形式典型為平面推趕，物料接觸夾套面受限，且底部過濾層由一定滯留不參與翻動，干燥效果并不非常理想，如物料稍有粘性，效果更會大打折扣。


   為了克服上述單元設備組合中存在的問題與不足，同時滿足化學工業向高品質、高附加值、多品種、小批量的轉變，無錫雙瑞進行了大量的設計研發工作，終于研制成功了集過濾、洗滌、干燥于一體的多功能筒錐式反應過濾干燥機，并成功申請專 利(專 利號：ZL 201721560677.6 、ZL 202023247813.0 、ZL 202220572661.1)。從根本上提升了過濾洗滌干燥三合一的使用性能特點：
  (1) 過濾面積大幅度提升
   錐體過濾面積設置，同等直徑設備，錐體過濾面積為平底的2-2.5倍；
  (2) 自動完全出料
   出料口設于設備zui低位，自動完全出料，結合內部攪拌的正反轉，一般松散物料可達無殘留出料；
  (3) 干燥效果優異
   筒錐式過濾洗滌干燥三合一設備中匹配螺旋式攪拌，換熱面積是同類平底三合一的3～5倍，此外更重要的是，螺旋式攪拌的多變形設計可讓不同特性物料均可達到理想的立體翻動效果，設備主體的夾套換熱充分進行利用，且讓每部分物料都充分換熱；

多功能筒錐式反應過濾干燥三合一 工作原理

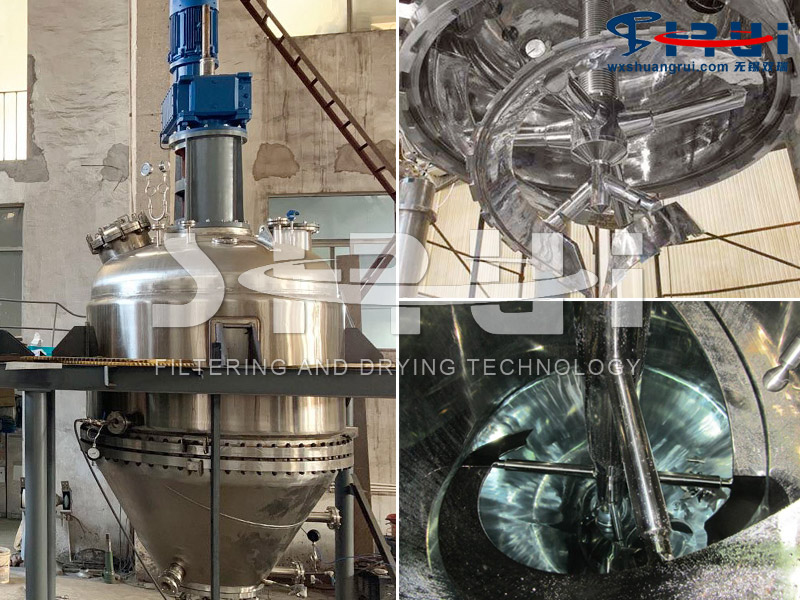

   新型過濾洗滌干燥機為筒錐式結構，在圓筒體和下部錐體上設置有加熱夾套，可對物料進行加熱或冷卻，在多功能機內部設置有空心軸和變角度變導程空心螺旋攪拌裝置攪拌，對物料進行攪拌和提升，在出料時推出物料。在下部錐體內設置有結構較為復雜的圓錐形過濾裝置，在設備底部有特殊設計的無死角快開出料裝置或無死角氣動出料球閥。
   在反應階段，反應物料從頂部加入，獨特的攪拌結構可使物料在機內得到均勻的攪拌，并通過筒體夾套、錐體夾套及空心軸、空心螺旋葉的同時加熱或冷卻，使物料在機內充分反應。在過濾階段，本機可使物料在機內通過加壓或抽真空過濾濾干，并加入洗滌液，使物料在機內進行多次自動再漿洗滌，達到洗滌要求后再壓干。在干燥階段，筒體夾套、錐體夾套、空心軸、空心螺帶同時對物料進行加熱并在頂部抽真空，對物料進行真空密閉低溫干燥，干燥后自動密閉出料。

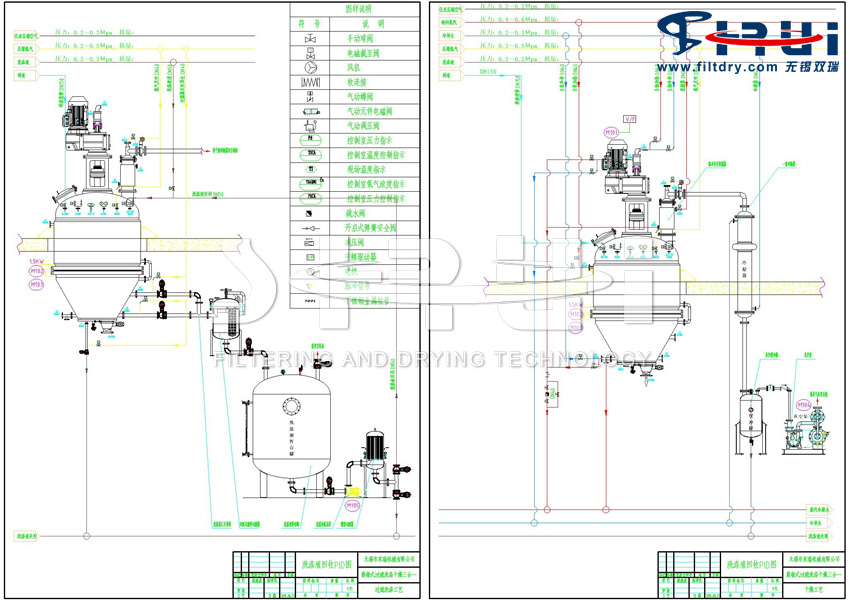

多功能筒錐式反應過濾干燥三合一 工藝流程

  (1) 攪拌反應：本機為筒錐式結構，可在本機內對物料進行加熱或冷卻的恒溫定時反應；
  (2) 壓濾或真空過濾：當反應完后，通過壓濾或真空吸濾、過濾濾液，在過濾階段，由于螺帶與過濾介質的良好貼合刮壁作用，可使物料在薄層濾餅條件下進行過濾，過濾效率高；
  (3) 可多次洗滌過濾：過濾濾干后物料，可以加入洗滌液，在機內和物料進行多次自動反應混合再洗滌，洗滌過濾達到洗滌要求后再濾干。
  (4) 真空干燥出料：物料過濾濾干后，在干燥間段筒體夾套及空心軸和螺帶同時對物料進行加熱，并在頂部抽真空對物料進行真空低溫密閉干燥，干燥后自動密閉出料。
